产品规格Product specification

产品概述

GY/VGD-200-HP-GAS-L为解决化工、海上钻井平台、治金、医药、轻工、纺织、 食品、生物工程、航天航空工程以及军工等爆炸性环境中，存在易燃易爆、有毒有害物质，对进入人员的身体健康和生命安全构成威胁,果宇科技研发了一款以监测气体与视频监控为一体化的监测系统，确保人员的安全。

工作监测原理

   进入监测空间作业前，先用气体检测仪对被监测场合检测，以检测空间中的氧气，硫化氢、可燃气等等被监测气体是否属于在安全状态。确定安全后，工人才可以正常作业，并通过摄像头查看作业情景，实现实时监测监控现场工况，并可将浓度信息及视频图像进行远传，通过app或移动终端查看。

应用场合

化工、海上钻井平台、治金、医药、轻工、纺织、 食品、生物工程、航天航空工程以及军工等爆炸性环境。

参考标准

GB/T 3836.1-2021《爆炸性环境 第一部分：通用要求》GB/T 3836.31-2021《爆炸性环境 第三十一部分：由防粉尘点燃外壳“t”保护的设备 》

GB 3836.15-2000 《爆炸性气体环境用电气设备第 15 部分：危险场所电气安装( 煤矿除外) 》

GB 12476.1-2013《可燃性粉尘环境用电气设备 第1部分：通用要求》

GB12358-2006 《作业场所环境气体检测报警仪通用技术要求》

GBZ 2.1-2007 《工作场所有害因素职业接触限值》

GB 4208-2008 《外壳防护等级（IP 代码）》

系统功能介绍

多参数监测：

u 区域监测主机上集中显示被测各点的气体浓度状态、温湿度等；并可通过app进行查看全方位预警互联功能，实现区域化，立体化监测预警现场检测仪浓度

u 抄标报警等提示、并将报警信息发送给周围其它设备

u 周围其它设备收到预警信息发出报警

u 区域监测主机收到预警信息发出报警

u 移动app或远程云监测收到预警信息发出告警

u 远程可视化现场，实现场外监控

u 摄像头可移动至所需位置固定，通过移动app或电脑查看视频图像，并可对视频进行录像导出

数据存储功能：

 仪器设备可存储被测点定时存储或报警触发的浓度值，以便进行数据查询，

配存储10万条数据，本机还可显示实时曲线

  位置追踪：

 GPS/北斗实时定位，通过app或后台掌控工人与仪器位置，提高应急抢险效率

 云平台系统：

通过4G网络传输到云平台，实现远程监控现场工况，根据环境监测数据，视频图像，定位等信息，迅速决策；可在系统下查看历史记录，历史记录云平台默认保存2个月，可根据要求及时下载历史记录保存

作业流程

预查工作

 受限空间作业开始前，先用泵吸式GY/VGD-200监测主机对罐体进行采样检测，以检测密闭空间中的氧气，硫化氢和可燃气，也可以检测密闭空间的VOC挥发性有机化合物等300多种气体（根据工况选型对应气体）。确定安全后，工人可以进入作业。

联动预警

一旦任意一个检测点的气体浓度超标，仪器就会报警，通过仪器内部无线网络，报警信号会迅速传给网内其它的仪器，形成联动预警，所有工人可以同时进行撤离。

远程监测

 所有设备测量数据及视频图像可远程至后台。管理中心就可以远程及时发现和

处理现场事故。从而保障有关清洗作业的安全有序进行。

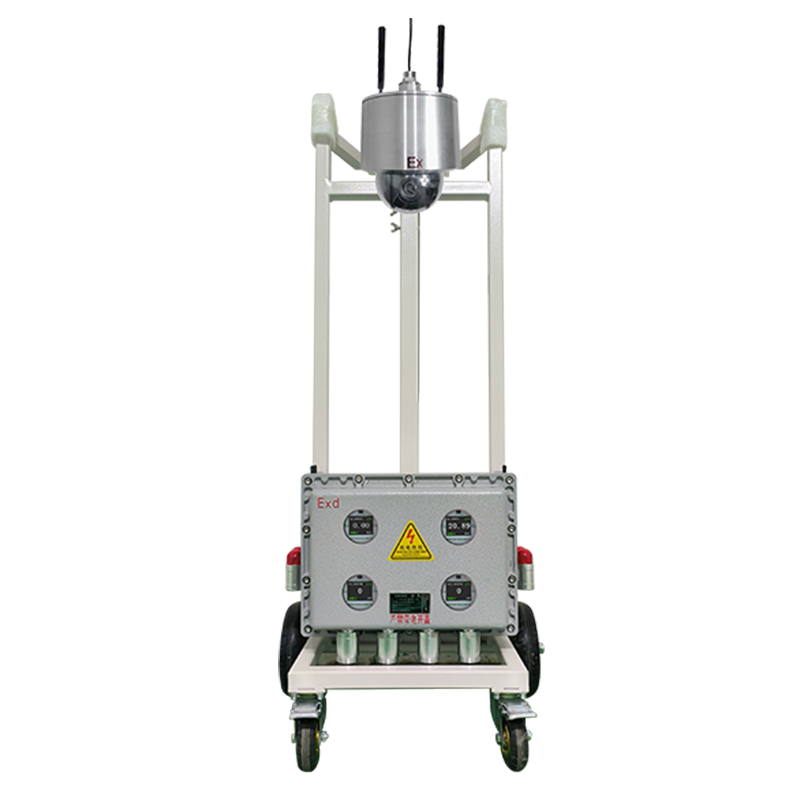

产品构成参数：

视频监控区域：4G枪击（可选配摄像头，具体参数寻找业务员）

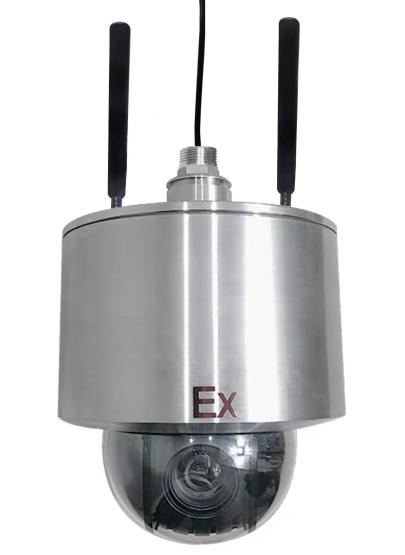

枪击功能特性：（需要球机参数咨询业务员）

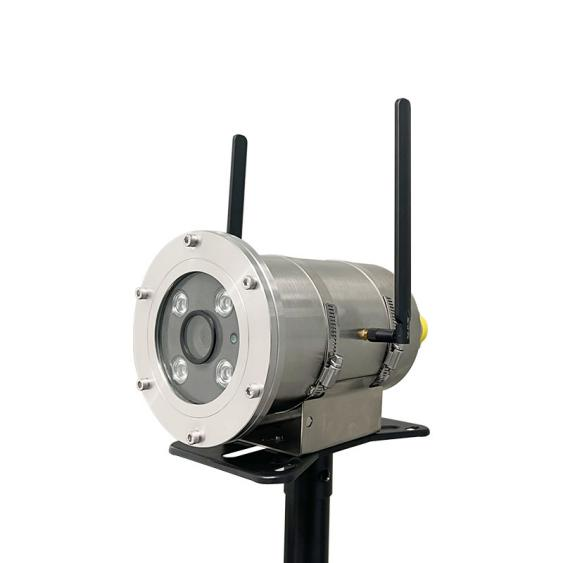

摄像头采用 防爆标志：ExdⅡCT6 / DIP A20 TA,T6 防护等级：IP68， 200万像素逐行扫描 1/2.8" CMOS，最大分辨率可达1920×1080， 最低照度：彩色0.05lux@F1.6， 支持ICR红外滤片式自动切换，聚焦快速、准确，  支持数字宽动态， 支持3D-DNR、低码率

本产口具有隔阳罩的隔阳功能,可将其使用在室外有阳光照射的地方,使其内部摄像机能正常工作.并具有密封防雨功能,可在淋雨状态下工作。

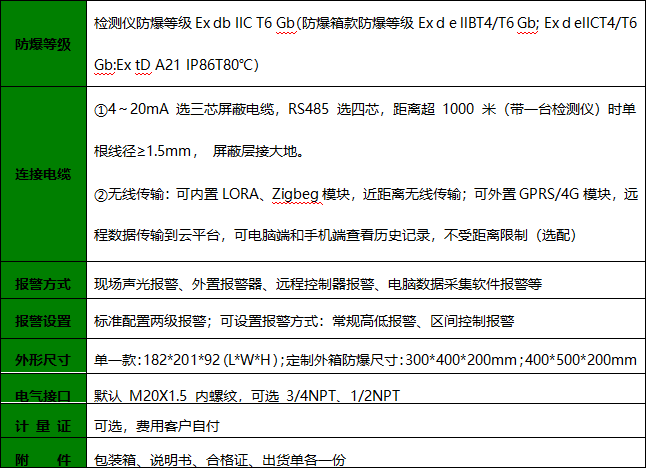

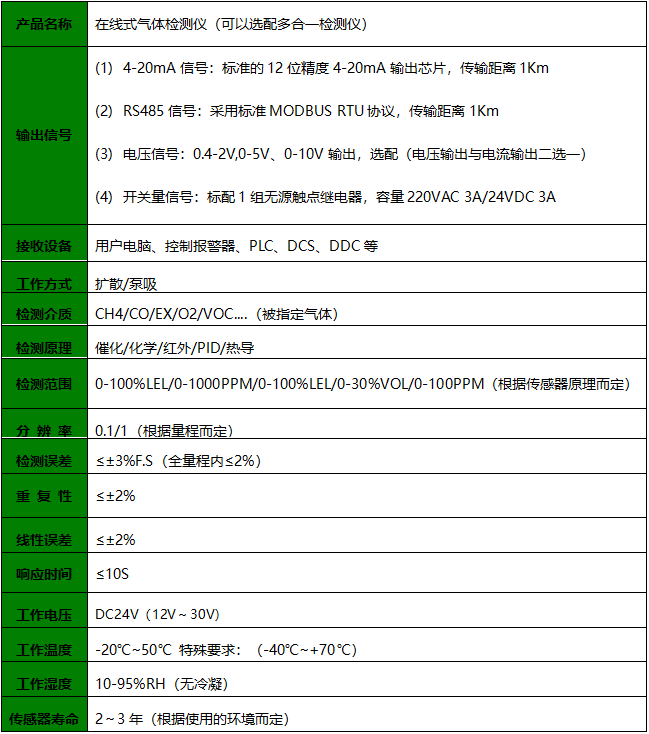

气体检测设备参数：

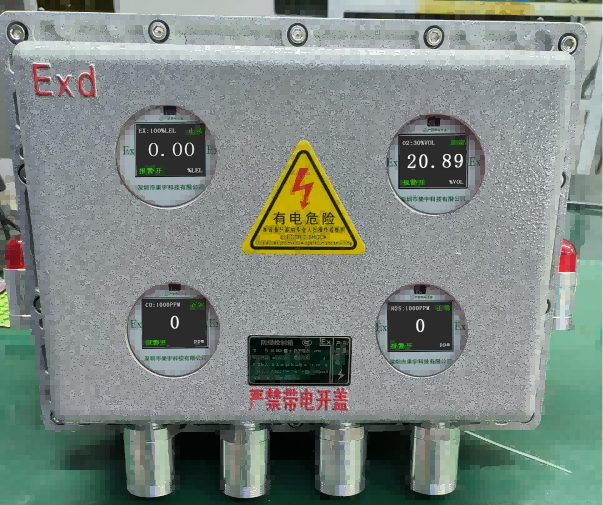

防爆款气体检测仪是一款采用MCU芯片的低功耗模块化设计、具有智能化传感器检测技术、安装方式的检测仪。标准配置为LCDTFT高清液晶显示、三线制 4~20mA 模拟、RS485 数字和开关量信号输出，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护，内置UPS蓄电池供电，待机时长可根据工况需求选择（默认待机时长8小时）
