项目背景：

密度计粘度计通风设备是通过自然或机械方式实现空气交换的装置，主要用于调节室内空气质量，满足工业生产、医疗、农业等领域的通风需求。其核心功能包括引入新风、排出污染物及温湿度调控，可分为自然通风（依靠温差或风力）和机械通风（使用风机强制换气）两类。主流设备涵盖屋顶通风器、负压风机、冷风机、湿帘系统等，部分集成空气净化、智能变频及多模式切换功能。实验中心ST33“多组分介质的物性检测实验台位针对您描述的气体监测需求，这是一个复杂且对安全性要求极高的系统设计方案。以下是根据关键要求设计的系统方案：

一、 监测点要求概要

监测点一 (实验室内部 - 气瓶区域):

位置：实验室内部 (体积：7.5m x 3.8m x 2m = 57 m³)

目标气体：H₂, O₂, CO, CO₂, N₂, 稀有气体 (He, Ne, Ar等), CH₄, C₂H₆, C₂H₄, C₃H₆ 等混合气。

原理要求：电化学 + 催化燃烧

监测点二 (尾气排放口):

位置：尾气排放口。

目标气体：同监测点一 (H₂, O₂, CO, CO₂, N₂, 稀有气体, CH₄, C₂H₆, C₂H₄, C₃H₆ 等)。

工况：常温、无水汽、无粉尘。

要求：超限现场报警 + 联动排风系统 (通风)。

通用要求:两地均需设置超限现场报警，并在本地联动启动实验室通风/排风系统。

关键系统设计建议 (针对两个监测点)

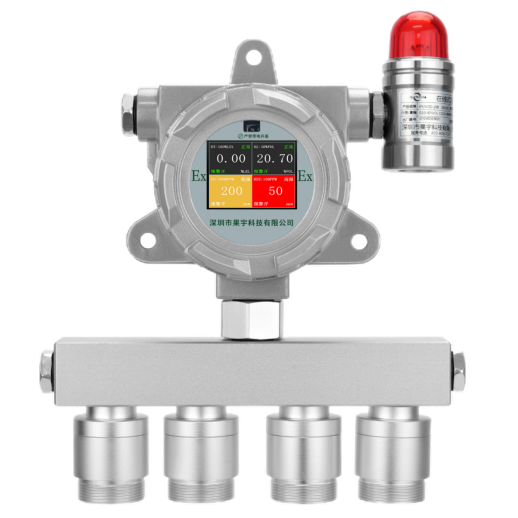

1. 气体检测器选型与配置原则（GY/VGD-200-4M)

气体检测仪部分一款采用MCU芯片的低功耗模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的检测仪。标准配置为LCDTFT高清液晶显示、三线制 4~20mA 模拟、RS485 数字和开关量信号输出，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。采用2.4寸液晶显示，报警时 低报出现黄屏预警，高爆时，红屏预警，显示正常/报警等字样，一键消音，一键复位，输出方式RS485和4-20MA/开关量/HART同时输出，支持地址可编辑，产品带有防爆，通过 CNAS、CE、ROHS、SIL 、UL、ATEX、煤科院等检定报告安全等国内及国际认证，信号输出：无线通讯+4-20mA+ModbusRS485+HART+继电器。

2.技术参数：

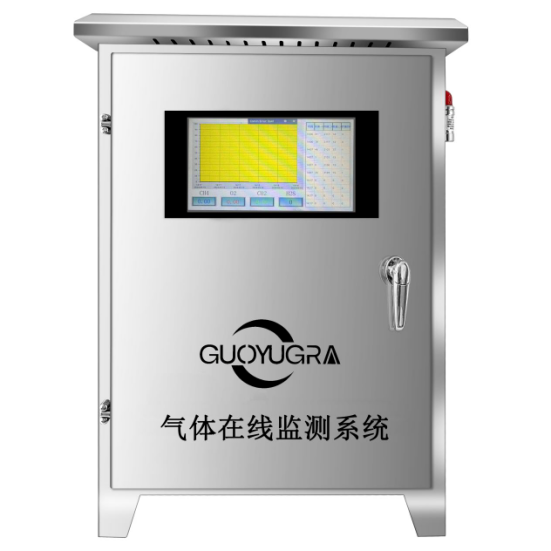

3.气体在线监测系统与配置原则(GY8500-GAS)

技术参数：

■前置预处理，高精度高性能气体在线监测系统，整体体积小，安装方便；

■使用原装进口高性能传感器，使用寿命长，有良好的抗干扰性能，可同时监测多种气体，实现高性能自动监测，监测数据准确稳定；

■检测气体自回流循环功能，实现零排放，更安全，更环保；

■配置红外遥控器，无需开盖，实现全功能操作；

■标配4-20MA、RS485、一组继电器输出信号；既可方便接入PLC、DCS、DDC等工控系统，也可以作为单机控制使用；

■选配DTU、LORA等无线模块，实现数据参数采集，实时上传气体浓度值至环保局或第三方平台等服务器；

■选配7寸工业触摸显示屏、实时浓度、曲线图显示更直观清晰；

■内置自动散热系统，有效延长设备使用寿命。

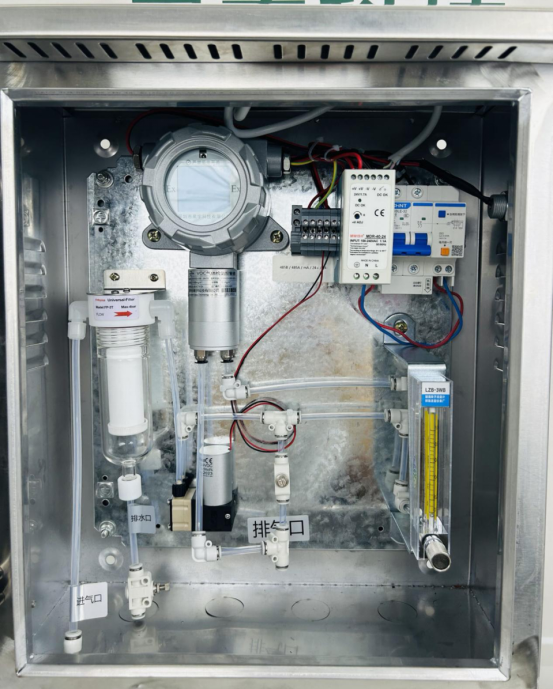

5.1气体检测仪

一款采用模块化设计、具有智能化传感器检测技术、整体隔爆（d）结构、固定安装方式的可燃、有毒有害气体监测仪。是国内气体检测仪行业内获得欧盟CE和ROHS双认证的气体检测仪品牌；可直接安装在危险区域的1区和2区使用；标准配置为带点阵LCD液晶显示、三线制4~20mA模拟和RS485数字信号输出，可选配置为可编程开关量输出等模块，根据用户需求提供定制化产品，还支持输出信号微调等功能，方便系统组网及维护。

5.2采样泵

用真空取样泵或直流无刷泵将样气从烟道等环境中抽出。

5.3过滤器

被测气体经过精密过滤器再进入取样管路。根据现场湿度大小选配，进行二次水汽分离。

5.4排气（水）泵

样气经取样管路降温以后出现游离水，气水分离器将气、水、残余粉尘分开，自动排水、排气。

5.5流量计

控制气体的检测分析进气量。

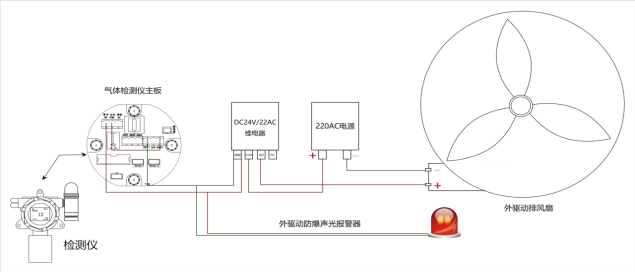

电气联动图接线图：

2. 报警与联动排风系统设计

报警阈值设定：

O₂:下限报警 (通常设置 19.5% VOL) + 上限报警 (通常设置 23.5% VOL)

LEL:一级报警 (通常设置 10% LEL) + 二级报警 (通常设置 20% LEL)[注：氢气的LEL是4%，设置时需考虑特定风险]

CO:低报 (建议 35 ppm)，高报 (建议 100 ppm)[依据GBZ 2.1等标准/现场风险评估]

H₂:低报 (建议 50 ppm 或 特定点)，高报 (建议 100 ppm 或 特定点)

CO₂:TWA 阈值报警 (建议 5000 ppm / 8小时) + STEL 阈值报警 (建议 15000 ppm / 15分钟)

(其他专用传感器如 CH₄ NDIR)：根据该气体具体要求设定阈值 (如5% LEL报警)。

现场报警：

声光报警器：每个监测点必须配备高亮度、高分贝的声光报警器(Ex防爆认证)，确保现场人员能立即察觉险情。

联动排风系统：

控制逻辑:当O₂、LEL、CO、H₂ (若配备专设探测器)、CO₂ (若配备探测器）中的任一个检测值触发其二级报警或最高级别报警（高报）时，探测器或报警控制器应立即输出信号。

输出接口：

探测器或主机提供继电器触点 (NO/NC) 输出(干接点)。

该触点输出应直接或通过中间继电器控制实验室的排风系统风机(通常要求独立冗余供电的非防爆电机放在室外或防爆区域内隔离)的主接触器线圈，实现风机的自动启动（常闭回路或脉冲启动自保持）。

排风系统风量设计需满足换气次数要求（如实验室需达到>12次/h或根据风险设计），确保快速排除有害气体。

恢复逻辑：当所有气体浓度恢复到安全值以下并持续一段时间（如5-15分钟，可设延时断电），或者需要人工复位才能关闭排风（推荐安全做法），风机方可停止。

紧急停止按钮：在安全区域设紧急停止按钮（不能断开主供电），用于紧急情况下强制切断排风（如担心抽排风反而助燃）。

3. 系统部署与安装

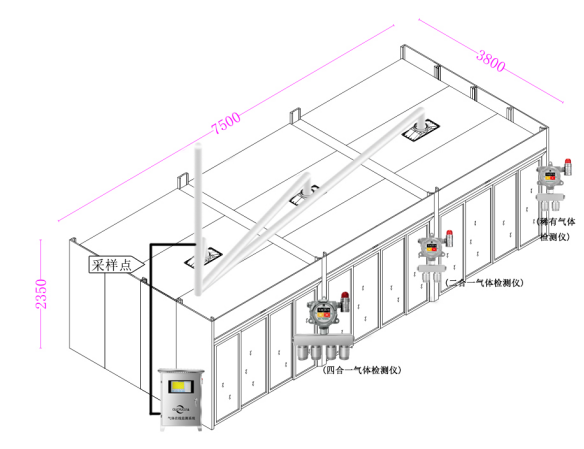

监测点一 (实验室)如下图:

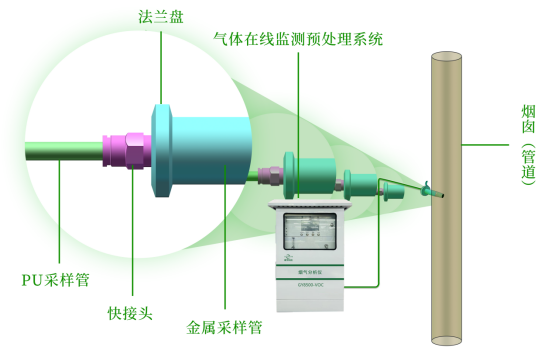

监测点二 (尾气排放口)如下图:

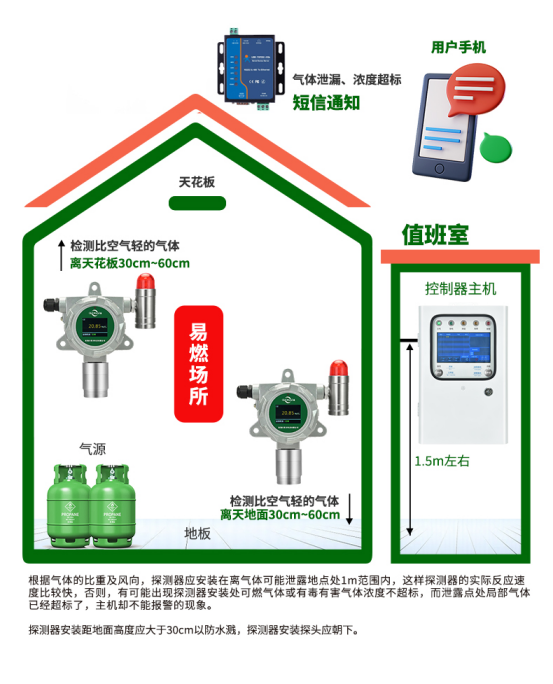

传感器安装：探头直接插入或使用泵吸抽取样单元。需确保采样点和安装点满足要求。

排气烟囱高度需考虑周边安全。

现场安装防爆高亮度声光报警器。

线缆与防爆:必须使用符合ATEX/IECEx或国内GB等标准的防爆软管/管、隔爆或本安型仪表、电缆、密封接头确保区域安全。

电气安装符合要求：信号电缆与动力电缆需隔离敷设（推荐分开托盘或使用屏蔽线）。

联动排风控制：PLC或继电器必须置于安全区/操作室，保证联动线路完好并能按设定逻辑启动风机。

4. 关键实施要点

1. 明确优先级：安全第一！保障人员安全的核心在于快速识别可燃气(LEL)导致燃爆风险、剧毒气体(如CO)导致中毒风险和缺氧(O₂不足)风险。监测方案应首先确保满足这些核心需求。

2. 风险评估：明确实验室具体工艺、使用的混合气组分和各气体用量、使用频率、潜在最大泄漏量。依据《GB 50493-2019 石油化工可燃气体和有毒气体检测报警设计标准》制定具体报警策略。确认尾气口可能排放的混合气超标浓度。

3. O2 监测是关键：O2传感器不能缺失，是应对任何原因导致缺氧（包括稀有气体泄漏）的最后防线。

4. LEL 覆盖核心风险：LEL传感器成本效益比最优，对于报警联动排风的安全目标足够。无需过分追求对每种碳氢气体都配备独立高精度传感器(除非特定工艺对单一气体浓度有特殊超低安全要求)。

5. 无尘无水工况保障：尾气点满足无尘无水是NDIR传感器长寿命高效工作的前提。否则应使用预处理系统或替代方案。

6. 校准与维护：严格执行规程：每周检查显示和报警，每季度功能测试，每半年标定 (O2/电化学建议用认证空气点0%/20.9%)，LEL点用标准气体标定 (如50% LEL)。做好维护记录，确保传感器有效。

7. 联动回路独立可靠：联动排风控制回路应是独立于其他控制逻辑的最低层安全回路。建议使用SIL 级 PLC 或经认证的独立安全继电器执行。
